合作背景

該煤制乙二醇項目年產2*20萬噸乙二醇，是國家發改委產業結構調整明確鼓勵建設的新型煤化工項目。項目以煤炭為原料生產乙二醇，建設內容主要包括煤氣化裝置、粗煤氣凈化裝置、乙二醇合成裝置三大生產工序以及空分裝置、鍋爐房、脫鹽水站、空壓站。冷凍站、污水處理站等配套的公輔設施。項目估算總投資約為65.47億元，分兩期建設。其中一期20萬噸/年審定概算未36.24億元，于2014年9月20日正式開工建設。乙二醇又名“甘醇”，簡稱EG，是一種非常重要的化工基礎有機原料，主要用于生產聚酯、防凍劑等，用途十分廣泛。本項目采用華東理工大學/上海浦景公司二步法乙二醇工藝專利技術，工藝流程組織合理、選用技術先進可靠，采用水煤漿水冷壁清華爐煤氣化技術、耐硫變換、低溫甲醇洗凈化、CO冷箱分離、PSA提氫、羰化偶聯加氫工藝制取乙二醇。

項目介紹

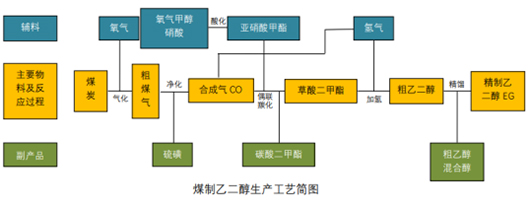

項目生產工藝流程如下：

該項目工藝采用草酸酯加氫合成路線，生產流程包括：原料氣的制備、凈化及變換；一氧化碳原料氣的再凈化處理；草酸酯的合成；尾氣再生；亞硝酸酯的回收；非反應氣體的排放CO、CH4、NO等。

在整個生產流程中會(huì )產生H2、N2、O2、CO、CO2、CH4、NO、CH3OH(甲醇)、CH3O-NO（亞硝酸甲酯）、H2S、COS等氣體，這些生產的氣體可直觀反應整個生產工藝的工況，為實時優化生產工藝，降低生產成本，提高乙二醇回收效率與質量，保證清潔綠色生產，該公司采用了四方儀器激光拉曼光譜氣體分析儀LRGA-6000，實時監測H2、N2、O2、CO、CO2、CH4、NO、CH3OH、CH3O-NO、H2S、COS等氣體的體積濃度。

現場采樣后，LRGA-6000測試結果與色譜儀測試結果、從中央控制室抄出的在線儀器數據一致，且響應速度快于色譜儀，得到項目方的高度認可，并認為儀器測試準確，響應快，能幫助工作人員更精準地把握整個工藝進度。

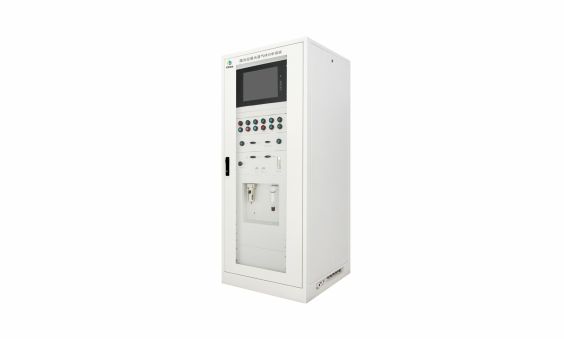

激光拉曼光譜氣體分析儀LRGA-6000

（點擊查看產品詳情）

激光拉曼光譜氣體分析儀LRGA-6000基于激光拉曼散射原理，通過對待測氣體的特裝拉曼散射光譜進行增強、收集、處理和識別，并對含量進行定量計算?？赏瑫r(shí)對多種氣體進行全量程的在線和實時檢測。

產品特性

• 采用激光拉曼氣體特征指紋技術，干擾少
• 在線、實時：一臺儀器解決煤制乙二醇工藝過程氣體全流程監測
• 全組分：測量包括N2、O2、H2O在內的氣體組分
• 響應速度快，樣氣進入分析儀后直接顯示測量結果
• 全量程氣體濃度測量，檢測范圍為（0.01-100）%，調整時間，也可以測量微量組分
• 具備溫度和壓力自動修正功能，無漂移
• 使用和維護成本低，無需載氣與耗材
• 可選配集成系統，實時對多個監測點的實時循環監測
• 智能化軟件設計，全觸屏界面，數據直觀顯示，可外接PC鍵盤

方案概況

激光拉曼光譜氣體分析儀LRGA-6000可取代氣相色譜GC和質譜MS測量煤（合成氣）制乙二醇領域幾乎所有氣體成分，具有在線、實時、全組分等特點。

對比紅外分析技術（NDIR）——紅外氣體分析儀量程范圍小，且不能檢測同核雙原子分子，如N2、O2、和H2等。LGRA-6000擁有多組分氣體成分檢測能力，尤其是能夠精確測量煤制乙二醇工藝過程中的雙原子分子，且量程更大，精度更高。

對比氣相色譜技術（GC）——氣相色譜儀使用需要載氣和色譜柱，且響應時間通常需要幾分鐘到幾十分鐘，需要專業技術人員操作。LRGA-6000響應時間極短，無需載氣和耗材，操作簡便，使用成本低。

對比質譜分析技術（MS）——質譜分析儀價格昂貴，維護成本高，操作復雜，很少用于工業現場在線分析。LRGA-6000堅固耐用，操作簡單，維護成本低，更適用于惡劣的工業現場。

方案價值

CO催化偶聯合成草酸酯再加氫生成乙二醇是當前C1化工研究的重要課題，也是C1化工中最有前途的研究方向之一。該工藝具有原料來源豐富、成本低、無污染、反應條件溫和、產品純度高、生產連續等優點，采用激光拉曼光譜氣體分析儀LRGA-6000用于實時連續在線監測整個煤制乙二醇生產工藝過程中產生的的 H2、N2、O2、CO、CO2、CH4、NO、CH3OH、CH3O-NO、H2S、COS等可回收利用、需低污染排放的氣體成分，可幫助提高乙二醇制取純度、保證草酸酯合成率與亞硝酸酯的回收率，降低污染氣體排放，實現綠色潔凈、環境友好型生產。

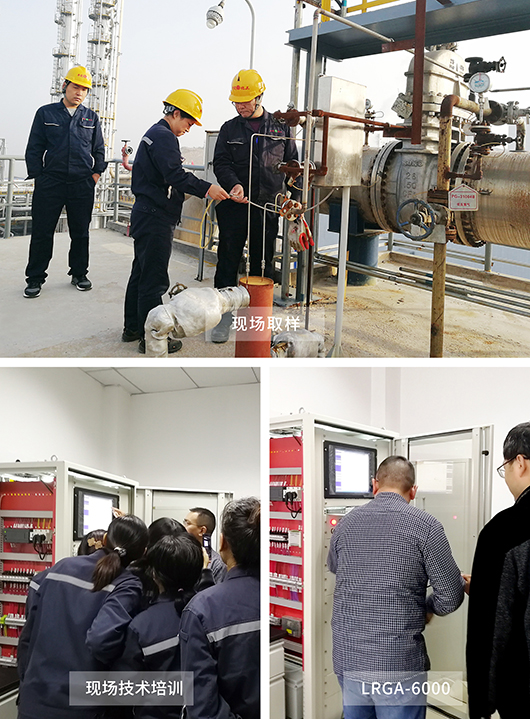

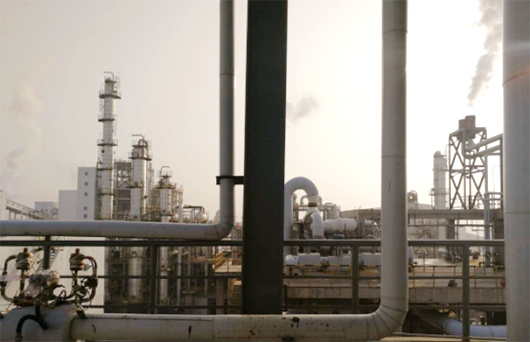

項目現場
